引用标准
GB/T 29312-2012 低压无功功率补偿投切装置
GB 7251.1-2013 低压成套开关设备和控制设备
GB/T 10233-2005 低压成套开关设备和电控设备基本试验方法
GB/T 15576-2008 低压成套无功功率补偿装置

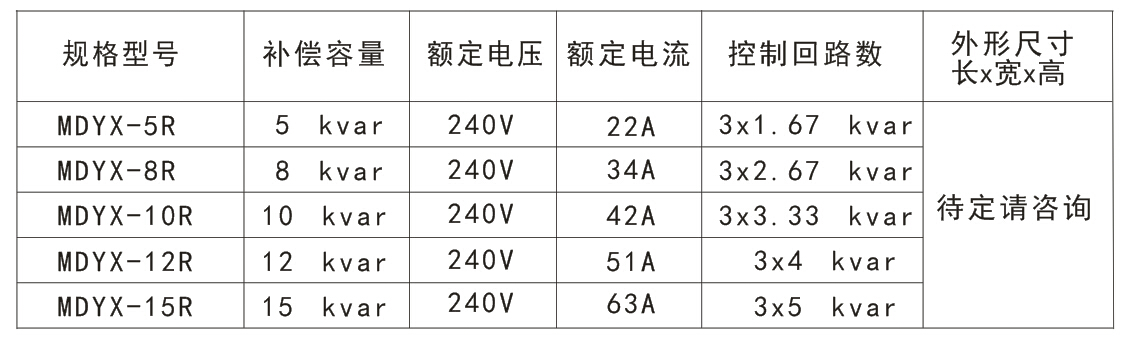

技术参数
工作电压： AC 160～235V
额定电流： 22 － 63 A
补偿容量： 5kvar-15kvar
过压保护值： 420V/250V
欠压保护值： 304V/176V
控制器响应时间： ≤ 20ms
投入电压： 180V～210V
切除电压： 220V～240V
重复投切时间： 120s
投切涌流： ≤1.2倍额定电流
动作延时时间： 10-350S（可调）
投入门限： 0.70滞后（可调）
切除门限： 0.98超前（可调）
环境温度： -25℃～+55℃
海拔高度： ≤ 2500m
相对湿度： 40℃时，20%～90%
针对农网低压线路中，应感性负荷较重时引起的末端电压不合格等问题而设计的低压户外无功补偿装置,具有提高线路末端电压的功能。
