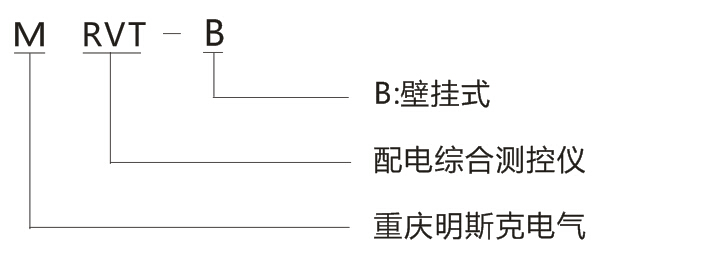

引用标准
JB/T 9663-2013 低压无功功率自动补偿控制器
GB/T 29312-2012 低压无功功率补偿投切装置
GB 7251.1-2013 低压成套开关设备和控制设备
GB/T 10233-2005 低压成套开关设备和电控设备基本试验方法
GB/T 15576-2008 低压成套无功功率补偿装置
主要技术参数
海拔高度： ≤2500m
工作温度： －25℃～+70℃
工作电源范围： 220V/380V
重 量： 1.5kg
测量信号： 分相
测量方式： 交流采样
测量电压： 59V～280V
测量电流： 0～5A
测量功率因数： 滞后0.200～超前0.200
测量谐波： 数字方式显示
测量有功功率： 0～999.9Kw(分相)
测量无功功率： 0～999.9Kvar(分相)
测量有功电度： 0～999999.99Kwh
测量无功电度： 0～999999.99Kvarh
无功补偿输出： 12V 30mA/支路
开关量输入： 干结点输入（不需外接电源）
温度量输入： PT100
报警输出： 250V 5A 继电器干结点
通讯口1： 用于远程终端数据采集
模式： RS-485/RS-232（可通过前面板跳针选择）
波特率： 1200、2400、4800、9600、38400
数据位： 8个数据位
奇偶校验位： 可设定
停止位： 一个停止位
通讯口2： 用于终端与其它智能设备接口
模式： RS-485
波特率： 1200、2400、4800、9600、38400
数据位： 8个数据位
奇偶校验位： 可设定
停止位： 一个停止位
测量精度
电压： ±0.5% 功率：±1.0%
电流： ±0.5% 频率：±0.5%
功率因数： ±1.0% 电量：±1.0%
注：以上数据是根据预热10分钟后，以及1年内校准所得。
设置数据
电压上限： 240V~275V 步长5V
电压下限： 175V~200V 步长5V
目标功率因数： 0.90～1.00 步长0.01
电流互感器变比： 1～1200
电容器投切延时时间： 20ms~300s
谐波电压设置值： 5%～50% 步长0.5%
门限值： 0.5～1.2 步长0.1
零序电流: 5%～60% 步长5%
注：1、可选配手持终端进行全电参数遥测
2、可选配GPRS通讯模块，进行远程数据传输
配电综合测控仪提供RS-232/485串口一和RS-485串口二，串口二为数据转发串口（仅限嵌入式），主要支持多功能电子电度表的数据转发。
串口一通讯方式支持双绞线、同轴电缆、数传电台、GPRS、还可以利用光MODBUS与光纤配合进行通讯。
结合通讯部分还可与SCADA主站通讯，完成对配电线路的各种监控功能。
