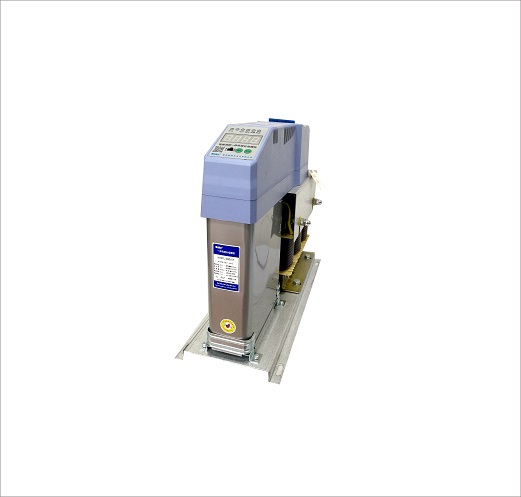

MJDTL-Z 总线控制型消谐一体电容补偿模块

MJDTL-Z系列总线控制型消谐一体电容补偿模块适用于0.22kV/0.4kV低压配电系统，通过接收RS485总线控制指令进行投切,是新型谐波治理和无功补偿关键元件。产品改变了传统的熔断器、投切开关、滤波电抗器及电力电容器等散件组合的方式，高度模块化集成、具有体积小、安装方便、运行可靠性的特点。
本产品主要应用在电流谐波含量不超过35% (如整流器、变频器等设备) 的场所，通过智能功率因数控制器发出指令，快速投切滤波电容器组来实现对配电系统进行滤波补偿。快速开关对滤波电容器组重复投切速度≤1s，满足大多数负载变化快的需求。MJDTL系列智能消谐一体电容补偿模块是滤波补偿装置

规格型号
技术参数
行业应用
认证证书
资料下载

引用标准
JB7115-93                  低压无功就地补偿装置
GB/T15576-1995         低压无功功率补偿装置总技术条件
DL/T597-1996            低压无功补偿控制器订货技术条件
JB/T9663-2013          低压无功功率自动补偿控制器

技术参数
额定工作电压： 220V/380V AC
频率：            50Hz
控制方式：       RS485
响应时间：       ≤40ms
重复投切时间：≤ 1s
整机功耗：       ≤2VA
接触压降：       ≤100mV
接点耐压：       ≥2800V AC
机械寿命：       ≥50万次
海拔高度：       ≤3500m
绝缘等级：       在正常大气条件下≥10MΩ
环境温度：       -40℃～+70℃
相对湿度：       40℃时，20%～90%

适用于THD小于40％，负载电流变化大于2min，三相电流较平衡的配电系统
1、有变频器的负载
2、有整流装置、直流调速的电机、节能灯等的负载
3、有固态发热装置的负载（注塑机、镍锘发热板等）
4、中频电热炉负载
5、起重机、行车等起重负载
6、负载电流非常大，变化较频繁等设备

选用消谐电抗器的电抗率要根据负载的谐波次数来定
