引用标准
JB7115-93 低压无功就地补偿装置
GB/T15576-1995 低压无功功率补偿装置总技术条件
DL/T597-1996 低压无功补偿控制器订货技术条件
JB/T9663-2013 低压无功功率自动补偿控制器

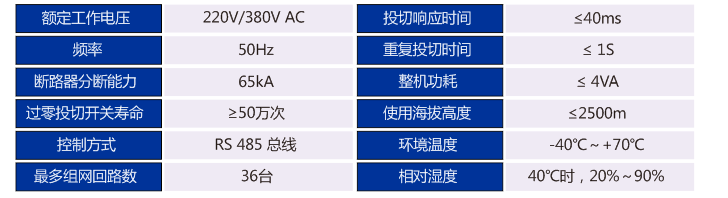

技术参数
额定工作电压： 220V/380V AC
频率： 50Hz
断路器分断能力：65kA
控制方式： RS485总线
响应时间： ≤40ms
重复投切时间： ≤ 1s
整机功耗： ≤2VA
接触压降： ≤100mV
接点耐压： ≥2800V AC
投切动作寿命： ≥50万次
海拔高度： ≤3500m
绝缘等级： 在正常大气条件下≥10MΩ
环境温度： -40℃～+70℃
相对湿度： 40℃时，20%～90%
适用于THD小于40%，电流变化大于2min，三相不平衡的配电系统
1、有整流装置、直流调速的电机、节能灯等的负载
2、有固态发热装置的负载（注塑机、镍锘发热板等）
3、起重机、行车等起重负载
4、化工厂负载
5、负载电流非常大，变化较频繁的场合

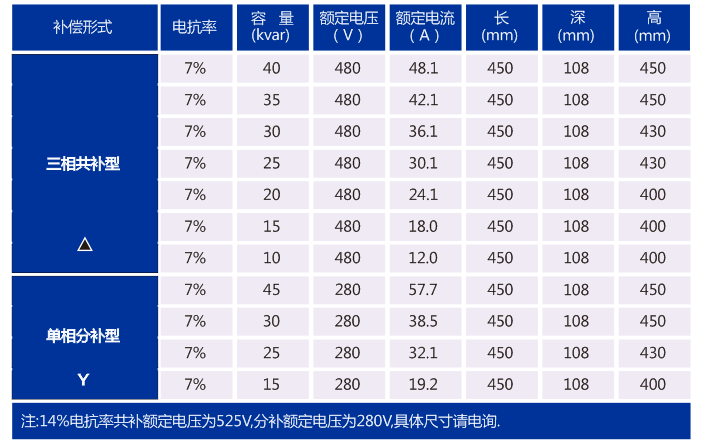

选用消谐电抗器的电抗率要根据负载的谐波次数来定
