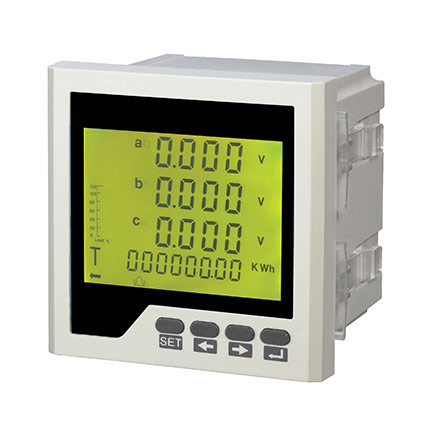

MSX-3D系列数显式多功能仪表

多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

规格型号
技术参数
行业应用
认证证书
资料下载

测量精度
电压         0.5级
电流         0.5级
有功功率    0.5级
无功功率    0.5级
功率因数    0.5级
频率        ±0.02Hz
有功电能    0.5S级或0.2S级
无功电能    1级或2级
信号输入
接线方式    单相、三相四线、三相三线
额定电压    AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流    AC 1A、AC 5A
过负载       电压：1.2倍(持续)，2倍/1秒(瞬时)
                电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗          电压：<1VA/相，电流：<0.4VA/相
阻抗          电压：>300kΩ，电流：<20mΩ
频率       45~65Hz
辅助电源
工作范围    AC/DC：80V~270V
功耗           <4VA
功能模块
通讯接口    支持1路RS-485通讯，Modbus-RTU协议
                  波特率：1200~9600bps，默认2400 bps
开关量输入支持4路干结点输入
开关量输出支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出     支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度      -10℃~+55℃
存储温度      -25℃~+70℃
相对湿度      ≤93%，无腐蚀性气体场所
海拔             ≤2500m
安全
绝缘电阻      >100MΩ
交流耐压      AC 2kV
电磁兼容性能
静电放电       4级
电快速瞬变脉冲群   4级
浪涌(冲击)    4级
外形尺寸
面框尺寸(mm)   96×96；72×72；48×48
开孔尺寸(mm)   92×92；68×68；45×45
规格选型
