测量精度
电压 0.5级
信号输入
接线方式 单相
额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V、DC 2V、DC20V、DC200V、DC600V
过负载 1.2倍(持续)，2倍/1秒(瞬时)
功耗 <1VA/相
阻抗 >300kΩ
频率 45~65Hz或直流
辅助电源
工作范围 AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
功耗 <4VA
功能模块
通讯接口 1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400 bps
开关量输入 支持2路干结点输入
开关量输出 支持2路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持1路模拟量输出：0/4~20mA或0~5/10V
环 境
工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
安 全
绝缘电阻 >100MΩ
交流耐压 AC 2kV
电磁兼容性能
静电放电 4级
电快速瞬变脉冲群 4级
浪涌(冲击) 4级

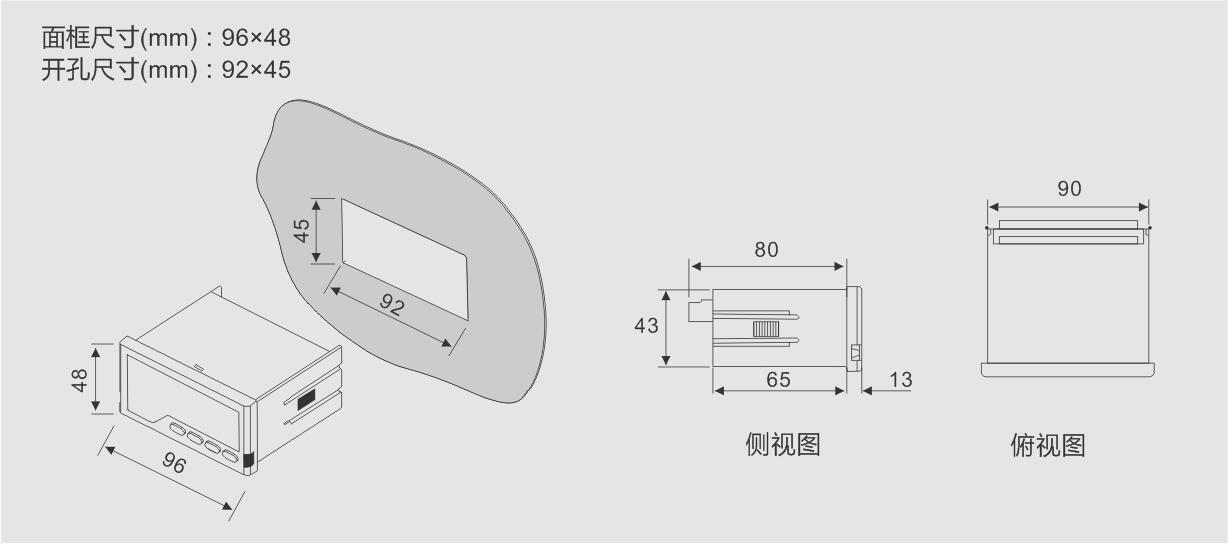

外形尺寸
面框尺寸(mm) 96×48
开孔尺寸(mm) 92×45

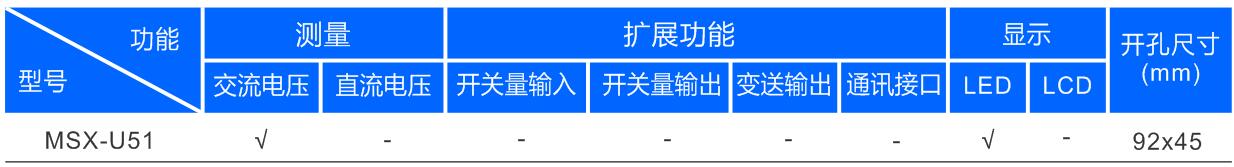

规格选型
MSX系列数码管显示型仪表适用于电力电网、自动化控制等领域。
