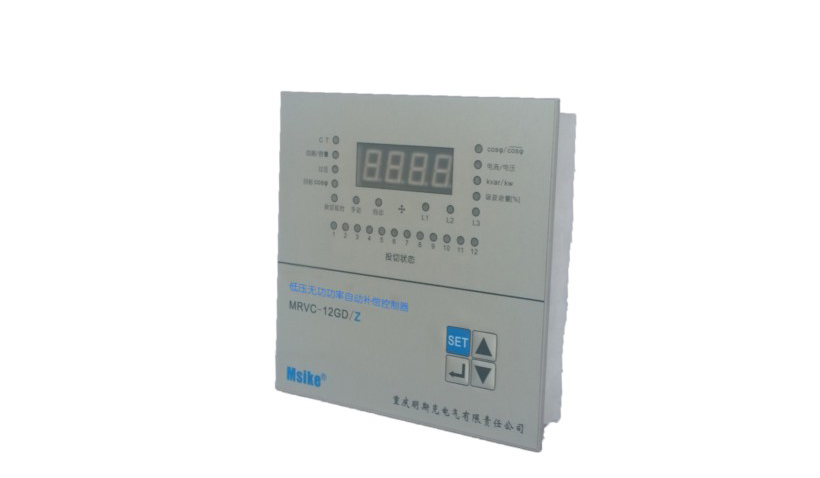

引用标准
JB7115-93 低压无功就地补偿装置
GB/T15576-1995 低压无功功率补偿装置总技术条件
DL/T597-1996 低压无功补偿控制器订货技术条件
JB/T9663-2013 低压无功功率自动补偿控制器
技术参数
工作电压： 220V/380V AC
测量数据
测量电压： 100V～290V(相电压)
测量电流： 0～5A
电流变比： 1:1200
灵敏度： 120mA（二次）
测量功率因数： 滞后0.200～超前0.200
工作电压： 220V/380V
测量频率： 47～53Hz
显示有功功率： 0～6553kW
显示无功功率： 0～6553kvar
显示电压总谐波畸变率：0.0～100.0％
显示电流总谐波畸变率：0.0～100.0％
输入/输出信号
取样电压： L1、L2、L3相电压
取样电流： 母线L1、L2、L3相电流互感器二次0～5A
控制输出： DC12V±1V 30mA/支路（动态）
取样电压与取样电流应同相。
显示性能
显示器数据显示刷新周期≤1s。
测量精度
电压： ±0.5％ 有功功率：±1.0％
电流： ±0.5％ 无功功率：±1.0％
功率因数： ±1.0％
以上数据是根据控制器开机10分钟后，以及1年内校准所得。
设置数据
电流变比： 01～1200（比值）
响应时间： 20ms
重复投切延时： 0.1s～120s（动态）
目标COSΦ： 滞后0.90～超前1.00 步长0.01
过压设定： 240V～290V(相电压)， 或关闭
分相补偿电容器组数设置：12回路范围：0～4（表示每一相的组数）
三相补偿电容器组数设置：12回路范围：0～12（表示A、B、C三相的组数）
电容器组数分配：分相组数×3＋三相组数≤回路数（12,24,36）
电容预置： 0～999kvar/组
环境条件
海拔高度： ≤2500m
工作温度： －25℃～＋55℃
存储温度： －25℃～＋90℃
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
可靠性：
平均无故障时间（MTBF）：＞25000小时
