测量精度
电压 0.5级
电流 0.5级
有功功率 0.5级
无功功率 0.5级
功率因数 0.5级
频率 ±0.02Hz
有功电能 0.5S级或0.2S级
无功电能 1级或2级
信号输入
接线方式 单相、三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
过负载 电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗 电压：<1VA/相，电流：<0.4VA/相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
辅助电源
工作范围 AC/DC：80V~270V
功耗 <4VA
功能模块
通讯接口 支持1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400 bps
开关量输入 支持4路干结点输入
开关量输出 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出 支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环 境
工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
安 全
绝缘电阻 >100MΩ
交流耐压 AC 2kV
电磁兼容性能
静电放电 4级
电快速瞬变脉冲群 4级
浪涌(冲击) 4级

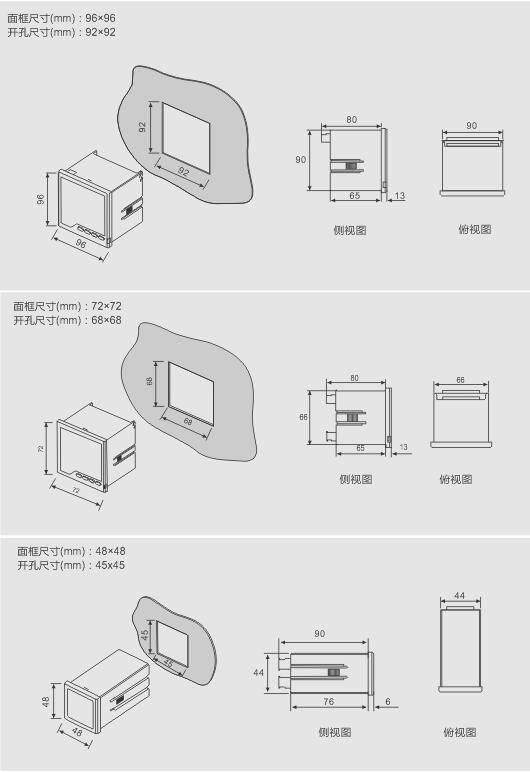

外形尺寸
面框尺寸(mm) 96×96；72×72；48×48
开孔尺寸(mm) 92×92；68×68；45×45
规格选型
外形尺寸
